鋼材中加入不同量的鎳（Ni）元素，對(duì)于鋼材的性質(zhì)會(huì)產(chǎn)生不同的影響，使用直讀光譜儀在冶煉環(huán)節(jié)對(duì)鋼水進(jìn)行定量檢測(cè)，保證所需鋼材的質(zhì)量。為什么要檢測(cè)Ni元素？

       1. 鎳能提高鋼的強(qiáng)度和韌性，提高淬透性。含量高時(shí)，可顯著改變鋼和合金的一些物理性能，提高鋼的抗腐蝕能力。

       2.鎳能提高鋼的強(qiáng)度，而又保持良好的塑性和韌性。鎳對(duì)酸堿有較高的耐腐蝕能力，在高溫下有防銹和耐熱能力。

       但由于鎳是較稀缺的資源，所以應(yīng)盡量采用其他合金元素代用鎳鉻鋼。

       3.鎳在鋼中的影響有：a增進(jìn)鋼的硬化能。b能降低熱處理時(shí)的淬火溫度，因之在處理時(shí)變形小。c能增加鋼的韌性。d高鎳合金鋼能耐腐蝕，例如：不銹鋼就含有8%左右的鎳。

直讀光譜儀的Ni元素檢測(cè)

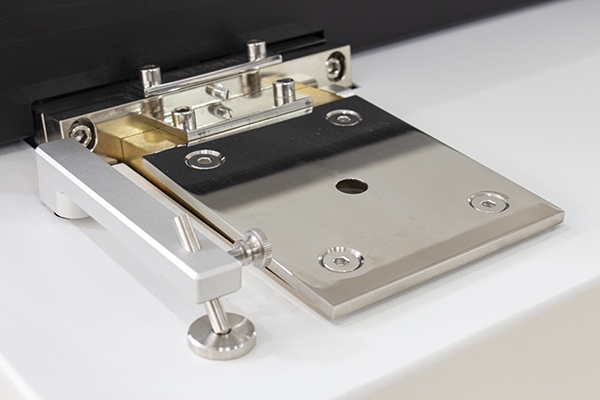

直讀光譜儀開(kāi)放式火花臺(tái)

       4.鎳的有益作用是：高的強(qiáng)度、高的韌性和良好的淬透性、高電阻、高的耐腐蝕性。

       ①一方面既強(qiáng)烈提高鋼的強(qiáng)度，另一方面又始終使鐵的韌性保持極高的水平。其變脆溫度則很低。（當(dāng)鎳<0.3%時(shí)，其變脆溫度即達(dá)-100℃以下，當(dāng)Ni量增高時(shí)，約4~5%，其變脆溫度競(jìng)可降至-180℃。所以能同時(shí)提高淬火結(jié)構(gòu)鋼的強(qiáng)度和塑性。含Ni=3.5%，無(wú)Cr鋼可空淬，含Ni=8%的Cr鋼在很小冷速下也可轉(zhuǎn)變?yōu)镸體。

       ②Ni的晶格常數(shù)與鐵相近，所以可成連續(xù)固溶體。這就有利于提高鋼的淬硬性，Ni可降低臨界點(diǎn)并增加奧氏體的穩(wěn)定性，所以其淬火溫度可降低，淬透性好。一般大斷面的厚重伯都用加Ni鋼。當(dāng)它同Cr、W或Cr、Mo結(jié)合的時(shí)候，淬透性尤可增高。鎳鉬鋼還具有很高的疲勞極限。

       ③在不銹鋼中用Ni，是為了使鋼具有均勻的A體組織，以改善耐蝕性。

       ④有Ni鋼一般不易過(guò)熱，所以它可阻止高溫時(shí)晶粒的增長(zhǎng)，仍可保持細(xì)晶粒組織。

       ⑤含Ni量相當(dāng)高的鋼，其熱膨脹系數(shù)很小而用作不變鋼（Ni36%）和代用白金（Ni42%）。

       ⑥含Ni更高時(shí)，與Cr結(jié)合作高電阻合金（Cr15Ni60、Cr20Ni80）。

       ⑦Ni和V一樣，對(duì)脫碳過(guò)程沒(méi)有影響。

       ⑧Ni 本身不是有效的抗氧化學(xué)元素，所以很少單獨(dú)用作不銹鋼的合金元素，但對(duì)濃苛性堿有好的作用。

       ⑨Ni可提高A體鋼的蠕變抗力，但還一定值作用則減弱，須加入別的合金元素，通過(guò)固溶強(qiáng)化或沉淀硬化的途徑來(lái)解決。

       ⑩Cr、Ni鋼的焊接性能和低溫性能也不錯(cuò)。
