直讀光譜儀的檢測(cè)方法是一種對(duì)比分析方法，所以，在檢測(cè)時(shí)，需要配備與待測(cè)樣品采用同樣制樣方法制作的標(biāo)準(zhǔn)樣品，以保證檢測(cè)的準(zhǔn)確性，但有的人會(huì)質(zhì)疑標(biāo)準(zhǔn)樣品的應(yīng)用。

       我們用一個(gè)現(xiàn)場(chǎng)實(shí)際例子來闡述這個(gè)問題。某單位使用直讀光譜儀控制高鎳奧氏體鑄造生產(chǎn)，現(xiàn)場(chǎng)反應(yīng)，用同一批原材料，同一個(gè)配料單，光譜儀測(cè)出的Mn元素含量卻突高突低，有時(shí)候不加Mn，光譜儀測(cè)出的Mn含量很高，又或者M(jìn)n一直在增加，光譜儀測(cè)出的Mn含量卻很低。問題的出現(xiàn)，從原理來說是不可能出現(xiàn)的問題，然而對(duì)光譜儀標(biāo)準(zhǔn)化、類型標(biāo)準(zhǔn)化進(jìn)行多次檢測(cè)，沒發(fā)現(xiàn)問題。對(duì)原材料進(jìn)行多次抽檢，也并不是原材料問題。

       其實(shí)這個(gè)問題本身就是標(biāo)準(zhǔn)樣品帶來的，Mn元素有高低兩個(gè)通道，低通道測(cè)量范圍是0.002%-1.9%，高通道測(cè)量范圍是1.8%-10.10%，而做類型標(biāo)準(zhǔn)化時(shí)，使用的廠家采用的國際標(biāo)準(zhǔn)化樣品Mn元素含量是2.01%，而產(chǎn)品的Mn元素含量一般控制在1.10%-1.20%之間。這樣，在做類型標(biāo)準(zhǔn)化時(shí)，Mn元素是在高通道測(cè)量，而分析產(chǎn)品時(shí)，Mn元素是在低通道測(cè)量，這樣控樣沒有發(fā)揮控樣作用，所以平常分析時(shí)，測(cè)的Mn元素含量突高突低。

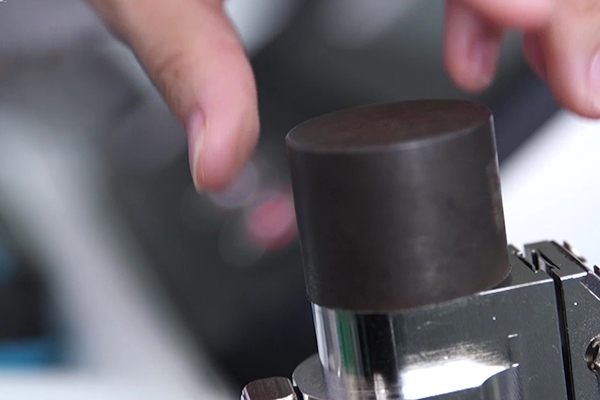

直讀光譜儀的檢測(cè)

       問題的解決方法也是簡單，采用另一塊標(biāo)樣，Mn元素含量為0.86%的樣品，對(duì)Mn元素進(jìn)行單獨(dú)控樣，其他元素使用其他標(biāo)樣進(jìn)行控制，問題可以解決，并取得了理想的效果，從根本上解決了上述問題。
